USB.TL40


Circuit USB de 8 canaux télécommandés

Introduction

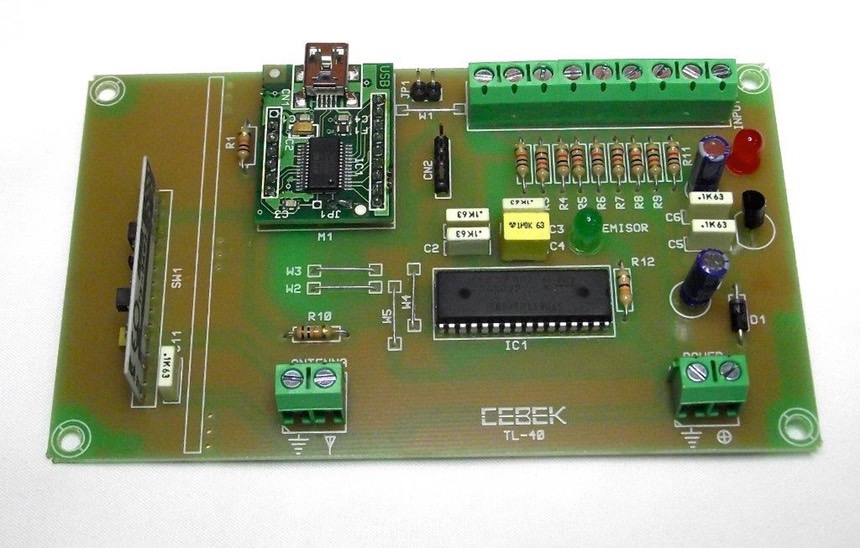

L'interface USB Cebek de 8 canaux radio est un circuit électronique conçu pour être connecter à un port USB de votre ordinateur, qui vous permettra de contrôler à distance les différents canaux du module récepteur. Récepteurs compatibles TL310, TL311, TL601, TL 602, TL612, 613 TL.


Caractéristiques

Canaux: 8 canaux via radio pour récepteur

Alimentation: 12 VDC - 150mA pour le contrôle

Entrées: Bornes d’activation des relais en mode manuel

Microchip de control: STM8S105K de STMicroelectronics

Chip USB: FT232RL de FTDI

Leds d’Alimentation & Relais: Oui

Dimensions : 72mm x 122mm x 27mm (rail DIN C-7569)

Port: USB 1.1, USB 2.0 and USB 3.0 full speed compatible


Logiciel

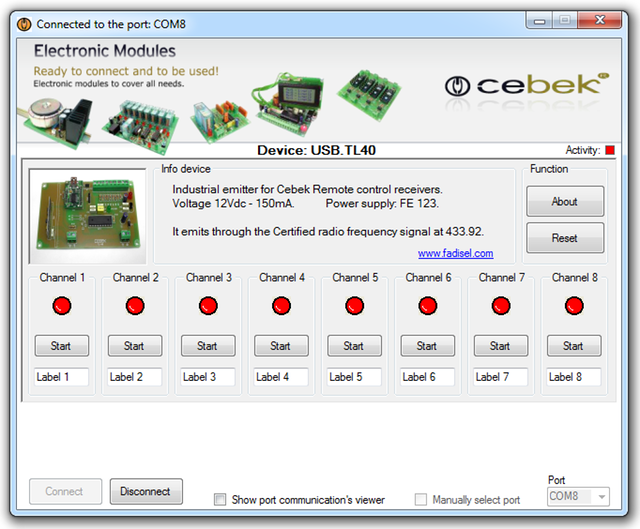

Avec el produit, il est fourni un CD avec le logiciel de base pour contrôler l'interface;  il est très facile à installer et très intuitif.  Il est également fourni dans le même package d'installation le driver du FTDI.


Applications

  • Automatisation domestique et industrielle facile à installer et à contrôler.
  • Alarmes domestiques et industrielles.
  • Temporisateurs et contrôles horaire d'ouverture ou de fermeture d’un magasin.
  • Ouverture et fermeture de portes, fenêtres, volets roulants électriques, etc.
  • Allumez et atteindre les lumières à l'intérieur ou à l'extérieur d'une maison.
  • Télécontrôle du système d'arrosage du jardin.


Téléchargements et documentation

Guide d'installation pour Windows PDF: Guide d’installation électrique et logiciel du circuit. Un document qui vous guidera à travers toutes les phases de conception et d'installation. Le document décrit la procédure d'installation du logiciel sous Windows7 mais vous pouvez utiliser cette même procédure avec les autres versions du système opératif Windows.

Driver FTDI: Lien vers le site officiel de FTDI, www.ftdichip.com. Il fourni aux utilisateurs des puces une procédure simple pour installer les drivers pour les dispositifs FTDI utilisés sous Windows. Télécharger le driver pour le système opératif installé sur votre PC.

Manuel du driver FTDI: Installation manuelle du driver USB FTDI pour le fonctionnement avec des circuits d'interface Cebek. Description détaillée étape par étape sous un Windows 7. La même procédure sur l les autres versions du système opératif Microsoft Windows.

DLL pour programmateur: DLL pour la création de vos applications sous Windows Net, créés en C #, Visual C et Visual Basic. Un contrôleur pour vos applications où vous pouvez ouvrir, activer, consulter et désactiver le contrôleur en vous basant sur les instructions contenues dans le fichier DLL.

PDF du fichier DLL: Manuel des fonctions, méthodes et événements que fourni le fichier DLL. Ainsi que la déclaration de celle-ci dans l'application développée par le programmateur. Détails de toutes les fonctions que peut contrôler le fichier DLL.

Programme Cebek USB.T100: L'interface USB de 2 relais Cebek est un circuit électronique conçu pour être connecté à un port USB de votre ordinateur, vous permettant de contrôler à distance les deux sorties de relais incorporées dans ce circuit. L'interface peut être configurée pour fonctionner en mode monostable ou bistable selon les besoins de l’utilisateur.

Programa Cebek USB.TL40: El interface USB de 8 canales vía radio de Cebek es un circuito electrónico diseñado para ser conectado a un puerto USB de su ordenador, que le permitirá controlar remotamente los diferentes canales de la tarjeta receptora.
